一、JBF-141F-N輸入/輸出模塊特點

1、內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、電子編碼方式，可通過專用電子編碼器編址；
4、二總線，無極性，功耗低，*遠傳輸距離1500m，導線截面積為1.0-1.5mm2，對導線無特殊要求；
5、插拔式結構，可像安裝一樣先將底座安裝在墻上，布線后工程調試前再將輸出模塊插入底座；

二、JBF-141F-N輸入/輸出模塊技術指標

1、工作電壓：19-24V　（控制器提供，調制型）
2、工作溫度：-10…+60℃
3、貯存溫度：-30…+75℃
4、相對濕度：≤95%(40±2℃)
5、監視電流：≤0.3mA（24V）
6、報警電流：≤3mA（24V）
7、確認燈：監視狀態瞬時微亮，報警閃亮（紅色），設備動作后確認燈閃亮（綠色）
8、輸出觸點負載： DC30V/2A
9、外形尺寸：85mm長 × 85mm寬 × 42mm高
10、線   制：二總線，無極性

三、JBF-141F-N輸入/輸出模塊安裝與接線

JBF-141F-N輸出模塊采用明裝方式，步驟如下：
1、在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm；
2、探測總線采用2×1.0-1.5mm2導線；
3、將總線L1、L2端接在端子上，接線無極性；
4、可輸出一組常開觸點或一組常閉觸點；
5、使用專用的編碼寫入器來設定地址碼(1-200)；
6、輸出模塊具有信號反饋輸入端，當受控設備動作后被控設備上的常開觸點（無源）閉合，由輸出模塊通過兩總線將動作應答信號傳送回控制器。

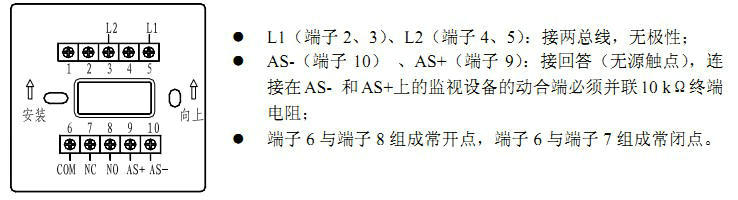

7、接線端子示意圖




四、JBF-141F-N輸入輸出模塊應用圖例

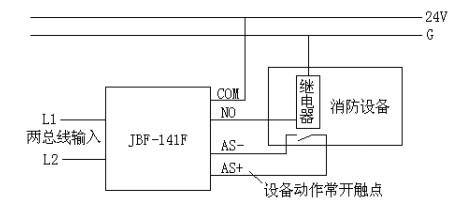

啟動有無源回答的現場設備時，接線示意圖如下：
