J-SAP-JBF-301手動火災報警按鈕 北大青鳥
文章來自：北大青鳥主機維修 發布時間：2014-04-26 05:04:01
一、J-SAP-JBF-301手動火災報警按鈕的功能特點
1、內置微處理器；
2、采用SMT表面貼裝工藝；
3、手動推進彈簧按鈕后，內部開關動作，報警信號送到控制器，采用專用工具進行復位；
4、有一組無源觸點輸出；
5、帶電話插孔，配合電話手柄使用。電話插孔位于手報的左側下方
6、二總線，無極性。低功耗，*遠傳輸距離1500m；
7、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將手報部件插入底座。易于施工、維護；
8、設雙燈顯示，正常工作時巡檢燈、電話指示燈閃亮，報警時確認燈常亮。
二、J-SAP-JBF-301手動火災報警按鈕的主要技術指標
1、工作電壓：DC19-28V(控制器提供，調制型)
2、工作溫度：-10℃－+50℃
3、儲存溫度：-20℃－+50℃
4、相對濕度：≤95% (40±2℃)
5、使用環境：室內型
6、監視電流：≤0.3mA(24V)
7、報警電流：≤3mA(24V)
8、確認燈：監視狀態瞬時閃爍，報警常亮(紅色)
9、外形尺寸：86.5mm長 X 86.5mm寬 X 46.5mm高
10、編址方式：使用專用電子編碼器
11、線制：二總線，無極性
三、J-SAP-JBF-301手動火災報警按鈕安裝與接線
1、 布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為66mm；
2、探測總線采用 ZR-RVS-2×1.0-1.5mm2雙絞線；
3、具有手動報警按鈕的所有功能；。
4、同時具有消防電話手柄接入端口，實現與控制中心的應急通訊功能；
5、探測總線 L1 、L2 連接端子1 和端子2，端子5、6接入消防電話系統；
6、安裝之前用編碼器對其寫入相應地址碼(1-200)；
7、手報部件只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失；

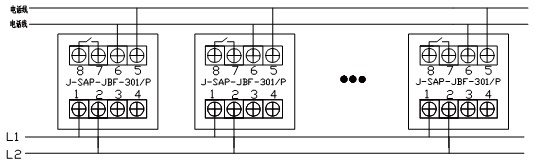

8、手動火災報警按鈕接線圖例：
1、內置微處理器；
2、采用SMT表面貼裝工藝；
3、手動推進彈簧按鈕后，內部開關動作，報警信號送到控制器，采用專用工具進行復位；
4、有一組無源觸點輸出；
5、帶電話插孔，配合電話手柄使用。電話插孔位于手報的左側下方
6、二總線，無極性。低功耗，*遠傳輸距離1500m；
7、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將手報部件插入底座。易于施工、維護；
8、設雙燈顯示，正常工作時巡檢燈、電話指示燈閃亮，報警時確認燈常亮。
二、J-SAP-JBF-301手動火災報警按鈕的主要技術指標
1、工作電壓：DC19-28V(控制器提供，調制型)
2、工作溫度：-10℃－+50℃
3、儲存溫度：-20℃－+50℃
4、相對濕度：≤95% (40±2℃)
5、使用環境：室內型
6、監視電流：≤0.3mA(24V)
7、報警電流：≤3mA(24V)
8、確認燈：監視狀態瞬時閃爍，報警常亮(紅色)
9、外形尺寸：86.5mm長 X 86.5mm寬 X 46.5mm高
10、編址方式：使用專用電子編碼器
11、線制：二總線，無極性
三、J-SAP-JBF-301手動火災報警按鈕安裝與接線
1、 布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為66mm；
2、探測總線采用 ZR-RVS-2×1.0-1.5mm2雙絞線；
3、具有手動報警按鈕的所有功能；。
4、同時具有消防電話手柄接入端口，實現與控制中心的應急通訊功能；
5、探測總線 L1 、L2 連接端子1 和端子2，端子5、6接入消防電話系統；
6、安裝之前用編碼器對其寫入相應地址碼(1-200)；
7、手報部件只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失；
8、手動火災報警按鈕接線圖例：
