北大青鳥JBF-3333A消火栓按鈕結構特征、安裝與布線
文章來自:北大青鳥主機維修 發布時間:2017-05-15 11:05:38

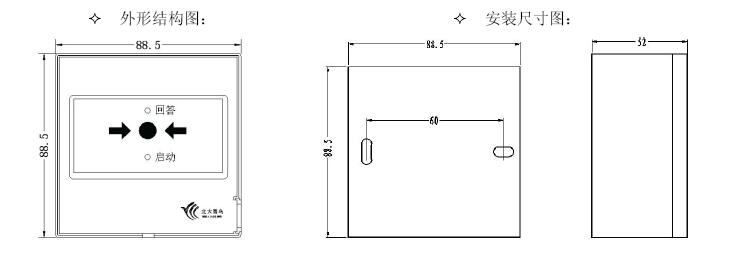

1、布線施工后,通過預埋盒或使用膨脹螺栓將底座固定在墻上,安裝孔距為60mm。
2、探測總線采用ZR-RVS-2×1.5mm2雙絞線。
3、具備防水功能,安裝時必須通過螺釘緊固以達到防水效果。
4、安裝之前用編碼器對其寫入相應地址碼(1-200)。


說明:

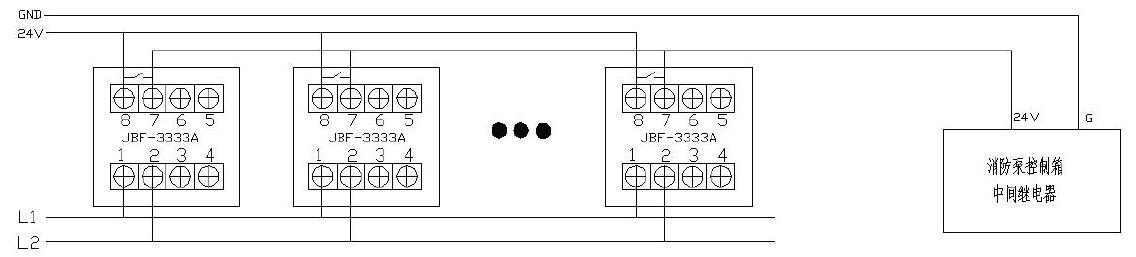

端子1和2分別接二總線L1和L2。
端子7、8正常時為常開觸點,手動報警按鈕按下時閉合。嚴禁端子7、8連接交流信號。
如現場需要消火栓按鈕直接啟泵則按上述示意圖接線,如不需則端子7、8端不需接電源線。
使用注意事項:
通過電子編碼器對JBF-3333A消火栓按鈕編碼,將其接入JBF-11S/SF系列火災報警控制器(聯動型)回路中。
在主機操作【自動登記】項后再進行手動登記,將其改為【消鈕】類型。進入主機【安裝設置】項子菜單第7項【專線故障檢測設置】項,將所對應控制消火栓泵的專線回路【外部設備為消防泵】項設置為“1”。此狀態下消火栓泵啟動并應答后,報警主機自動發出命令點亮消火栓按鈕回答燈。
特別注意:

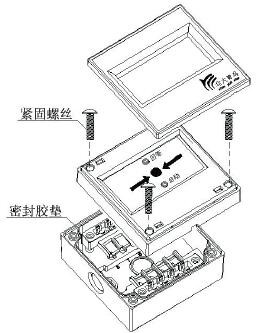

本消火栓按鈕內置密封膠墊,具備防水濺功能,為保證本功能的可靠性,安裝時請務必擰緊4顆緊固螺絲(包裝盒內)將消火栓按鈕主體與底座緊密結合。詳見下圖:
