北大青鳥JBF4141輸入/輸出模塊結構特征、安裝與布線
文章來自:北大青鳥主機維修 發布時間:2017-05-15 10:05:55

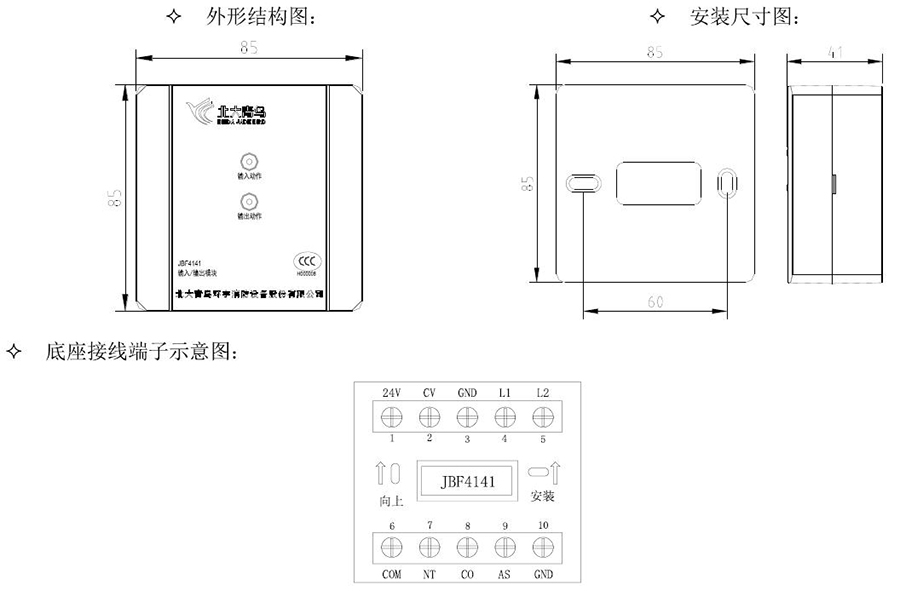

編址型輸入/輸出模塊,安裝于現場,采用明裝方式
在安裝位置將模塊盒固定(使用M4螺釘),安裝孔距為60mm
兩總線采用ZR-RVS-2×1.5mm²雙絞線,電源線采用NH-BV-2×1.5~2.5mm²導線
可輸出一組DC.24V電平信號
使用專用電子編碼器來設定地址碼(1-200)
輸入/輸出模塊應答端接收被控設備動作后的無源閉合信號,通過兩總線將應答信號傳送回主機

說明:
L1(端子4)、L2(端子5):接通信總線,無極性
24V(端子1)、GND(端子3):接24V直接電源,有極性
CV(端子2):當需要有源輸出時,將其與24V(端子1)連接,當需要無源輸出時,將其空置
AS+(端子9)、GND(端子10):接應答(無源觸點),連接在AS+和GND上的監視設備的動合端必須并聯10KΩ終端電阻

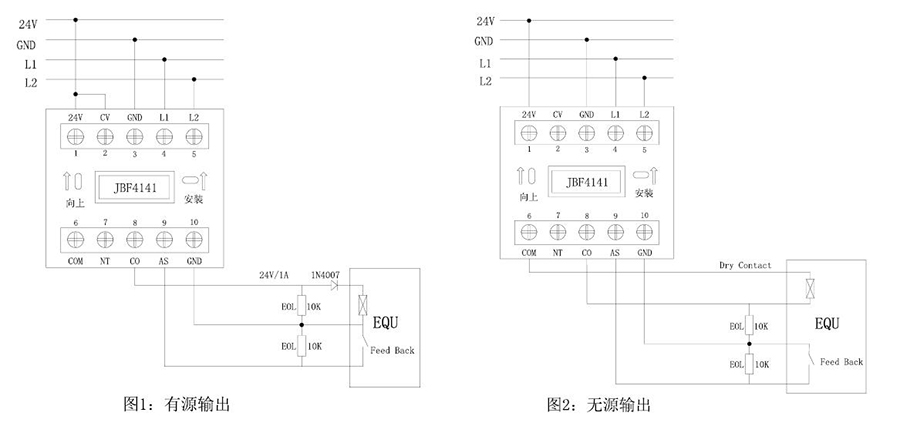

輸出功能:
當CV接24V時(模塊啟動后輸出24V),CO(端子8)、GND(端子10)接被控設備
當CV空置時(模塊啟動后輸出干結點),COM(端子6),CO(端子8)接被控設備
CO和GND之間必須并聯10KΩ終端電阻
