一、JBF-137D中繼模塊的特點

1、內置微處理器CPU;
2、采用SMT表面貼裝工藝；
3、穩定性高，抗干擾有力強；
4、它是用來連接各類非編址探測器專用輸入模塊；
5、通過專用電子編碼器編址，編址范圍1-200；
6、四總線通訊方式，其中信號總線無極性，電源線有極性。功耗低，模塊到控制器*遠傳輸距離1500m。導線截面積為1.0-1.5mm2,對導線無特殊要求
7、施工簡便、費用低廉；
8、插拔式結構，可像安裝探測器一樣無將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護。

二、JBF-137D中繼模塊的技術指標

1、工作電壓:DC 19-24V 控制器提供，調制型
2、工作溫度:-10…+50℃
3、貯存溫度:-20…+50℃
4、相對濕度:≤95%(40±2℃)
5、監視電流:≤0.3mA(24V)
6、報警電流:≤3mA(24V)
7、確認燈:監視狀態瞬時微亮，報警常亮(紅色)
8、外形尺寸:120mm 長× 82mm 寬× 44mm 高
9、線 制:信號線二總線，無極性，電源二總線有極性
10、接非編址探測器：每只模塊分別可接LN2110/C≤25只；非編碼普通紫外探測器1只；非編址線型紅外光束感煙探測器1只；

三、JBF-137D中繼模塊的安裝與接線

JBF-137D多功能輸入編碼接口模塊采用明裝方式，步驟如下：
1、在安裝位置將模塊盒固定（使用 M4 螺釘），安裝孔距為 65mm；
2、將端子 5（6）、7（8）接在控制器總線 L1、L2 上。1（2）接 24V電源正、3（4）接 24V 電源負；
3、探測總線采用 ZR-RVS-2×1.0-1.5mm2雙絞線；
4、使用專用的編碼器設定地址碼（1-200）；
5、將所監視非編址感溫探測器串連在模塊11 、14 端子上，并且必須在*后一個非編址探測器的1和4 端加4.7KΩ 終端電阻。

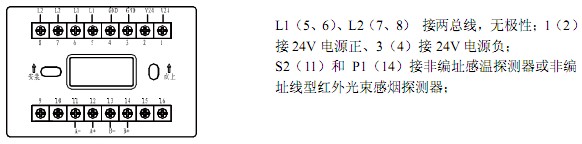

6、接線端子示意：

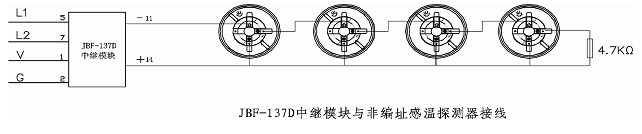

7、JBF-137D中繼模塊與非編址感溫探測器JBF－3110/C 連接示意圖：

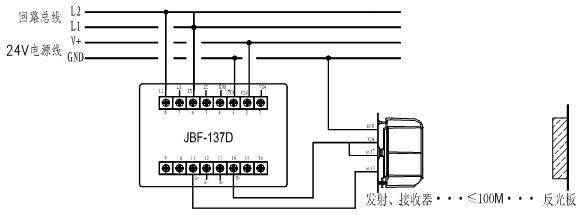

8、JBF-137D中繼模塊與 JTY-H-VDC1382A線型光束感煙探測器連接示意圖：
