VM3365A輸入輸出模塊 北大青鳥
文章來自:北大青鳥主機維修 發布時間:2014-04-28 05:04:06

一、VM3365A輸入輸出模塊的簡介
VM3365A輸入輸出模塊配合JB-QB-21S-VFC3010A/CE2(64)和JB-QB-21S-VFC3010A/CE2(127)氣體滅火控制器使用,每個滅火區使用一個模塊。
二、VM3365A輸入輸出模塊的功能說明
1、VM3365A輸入輸出模塊與JB-QB-21S-VFC3010A/CE2氣體滅火控制器或JBF-11S/CE氣體滅火控制盤配合使用,通過 2×(ZR-RVS-2×1.5)雙絞線進行連接;
2、每個滅火區需要配 1個 VM3365A 輸入/輸出模塊;
3、模塊具有設置延時時間、控制輸出、接收反饋信號、線路檢測的功能;
4、VM3365A 輸入/輸出模塊具有 3組輸出和一組反饋的功能;
5、VM3365A 輸入/輸出模塊的觸點輸出容量為 DC30V/2A;
三、VM3365A輸入輸出模塊技術指標

四、VM3365A輸入輸出模塊安裝與接線
1、固定在現場控制箱內;
2、校驗各個線路和端子接線(見接線圖部分);
3、通電并根據工程設計的分區數量(1 或2 區)進行氣體滅火控制器的配置;
4、斷開氣體噴灑輸出控制設備,模擬各種啟動信號,測試氣體滅火啟動程序是否按預設方案進行;
5、模擬噴灑回答信號,測試氣體滅火控制器是否正常接收信號并顯示狀態;
6、模擬故障信號(斷線),測試故障監測功能是否正常;

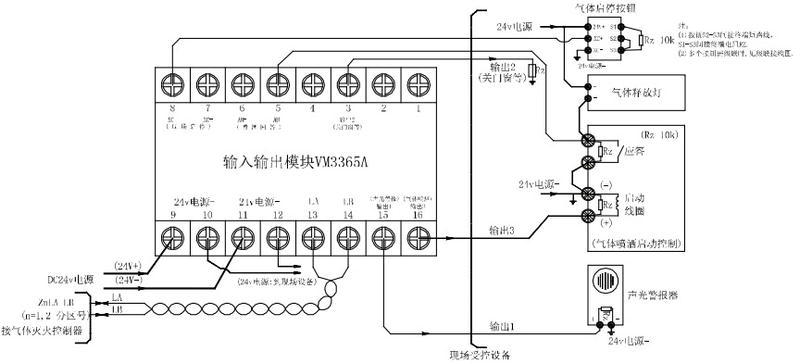

VM3365A輸入輸出模塊接線圖:
